DHCP

L2 Switch

- L2 계층(Ethernet 기술 사용)에서 사용되는 장치

- 각 호스트들이 통신을 하려면 각각 1:1로 연결시켜야 하기 때문에 n-1개의 NIC카드가 필요함

- 각 호스트들 사이에 중간 다리 역할로 멀티포트가 있는 장치를 두어 하나의 호스트만 있어도 통신이 가능하도록 함

(MultiPort Bridge) -> Multi Access 환경을 가능하게 해줌

- Multi Access 환경에서 각 호스트들을 구분하기 위해 MAC 주소를 사용함, 각 호스트들의 원활한 통신을 위해 CSMA/CD 프로토콜을 사용함



* MAC

- 각 호스트들 장비에서는 NIC마다 부여, 스위치에서는 포트마다 부여

- 24bit(6byte)로 구성

-- 앞 3byte : OUI(장비의 제조사 번호)

-- 뒤 3byte : 각 장비의 식별 코드

-- [OUI]:[NIC]

- 전 세계적으로 유일한 주소



- L2 계층에서 사용되는 장비 중 허브와 비교됨

-- 허브와 다르게 스위치는 흐름제어가 가능해, 별도의 채널을 만들어 1:1 통신이 가능함

(각각의 다른 채널을 만들어 동시 전송이 가능함)

-- 허브는 이러한 1:1 채널을 만들지 못해 누군가가 통신 중이면 기다려야 함, 이를 위해 CSMA/CD가 탄생

- ARP 프로토콜을 이용해 목적지의 MAC 주소를 알아옴(스위치는 '해당 포트로 보내야 해당 목적지로만 전송되구나'를 파악함)

-- ARP 테이블에 등록시켜 캐시 형태로 더욱더 빠르게 통신이 가능하도록 함

- 비교적 라우터보다 스위치를 작업할 상황이 더 많음







L3 Switch

- L2 Switch에 IP 정보를 추가해 외부 네트워크와(브로드캐스트 도메인을 넘어) 통신이 가능하도록 함

- MAC으로는 Broadcast Domain 내에서만 통신이 가능함, 이를 IP 정보까지 추가시켜 외부 네트워크와도 통신이 가능하도록 함

* Broadcast Domain : Broadcast 통신이 가능한 범위, Broadcast 패킷이 전달되는 범위,

이 범위를 동일 네트워크로 제한함(Limited Broadcasting Domain)

(Broadcast : 송신자가 속해 있는 네트워크 내의 속한 모든 수신자에게 전달)

=> 하나의 Network와 동일, 하나의 LAN과 동일, 하나의 IP Subnet과 동일한 의미



- VLAN 기술로 동일 네트워크 내에서도 구분이 생겨, WAN 구간이 아닌 L2(LAN) 구간의 Ethernet 성능을 뽑아내기 위해 라우터 대신 L3 Switch가 생김

- 헤더에 IP 정보가 들어가기 때문에 IP 통신이 가능함(인터페이스에 IP 부여 가능, no switchport 명령으로 switch 기능을 제한 경우)





InterVLAN Routing

- 스위치가 논리적으로 나눠준 네트워크(LAN)을 VLAN이라고 함

- 각 장비의 인터페이스 별로 VLAN을 구분함(vlan 10, 20), 구분한 이 인터페이스 별로 전기 흐름을 제한함(흐름제어)

= 소프트웨어적 흐름제어(라우터는 물리적인 장비를 통해 구분, 하드웨어적 흐름제어)

- SVI, Routed Interface 등의 기술이 사용됨

- SVI : 논리적인 가상 인터페이스를 만들어 라우터의 인터페이스처럼 사용

(L2 인터페이스를 유지하면서 IP가 필요한 상황에서 가상의 인터페이스를 만들어 사용 가능, VLAN의 게이트웨이로 사용하는 경우가 대부분)

- Routed Interface : 라우터의 인터페이스와 동일하게 사용(no swichport 명령으로)

(L2 스위치의 인터페이스를 포기하고 라우터의 인터페이스로 사용함)



- 서로 물리적으로 다른 스위치 사이의 VLAN을 InterVALN Routing으로 통신시킴

- 헤더에 vlan tag 정보를 붙여 어느 vlan인지 구분함

- turnk port는 하나 이상의 vlan의 정보를 가짐(그 어느 vlan에도 속하지 않기 때문)

- access port는 하나의 vlan만 가질 수 있음

- 스위치와 스위치의 vlan 통신은 trunk 설정, 스위치와 각 호스트(각 vlan)의 통신은 access 설정





DNS

- Name Address

ex) www.labs.com. -> 사람

-- FQDN(Fully Qualified Domain Name) : Host name + Domain name

- IP Address

ex) 10.0.10.254/24 -> 기계

-- IP : Network Bit + Host Bit

- Name Address와 IP Address의 매치 정보를 DB에 저장시켜 공표함

- 이러한 DNS의 매치 정보를 Name Server라는 DB가 관리함(www.iana.org 참고)





DHCP(Dynamic Host Configuration Protocol)

- IP를 호스트들에게 자동으로 부여하는 방법(<-> Static)





​

이러한 DHCP의 IP 할당을 기간을 정해 '이 기간동안만 써'하고 임대를 해줌

(이 기간이 끝나면 바로 연장or회수)





ex) 7일(T1)의 임대 기간을 부여 받은 경우

1) 7일 만료 전 7일의 절반인 시점에 연장 여부를 확인(T1/2)

1-1) 연장할 경우 3.5일 시점에 7일을 연장

1-2) 연장하지 않는 경우 -> T1의 7/8 시점에 연장 여부를 재확인

=> 두 번의 연장여부를 확인하고 만료 시킴(너무 짧은 임대기간을 갖게 되면, 이 확인 과정이 빈번해짐 -> 불필요한 패킷 교환 과정이 됨)

​

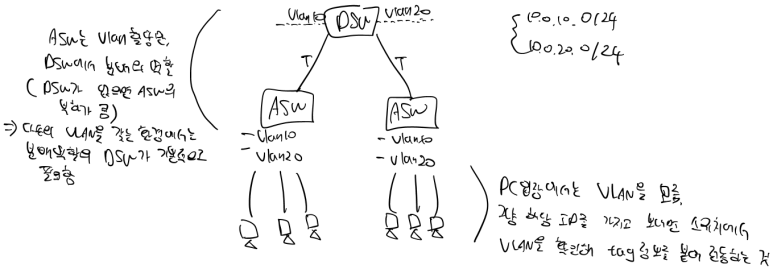

ASW에서 vlan 할당, DSW에서 분배로 역할을 나눔(DSW가 없으면 ASW에서 vlan 할당, 분배를 모두 해야함 -> 부하가 큼)

-> DSW에서 가상 인터페이스 생성 후 가상 인터페이스가 게이트웨이 역할을 함

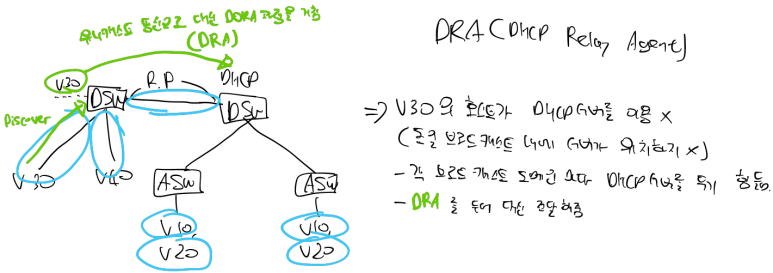

DRA(DHCP Relay Agent)

- 다른 네트워크 대역의 DHCP 서버는 이용하지 못함 -> ip를 가질 수 있는 가상 인터페이스(int vlan 30)를 통해 DRA로 대신 전달하고 전달 받아 줌

- int V30의 SVI는 ip를 가질 수 있기 때문에 유니캐스트 통신이 가능





* DHCP 서버를 스위치가 아닌 상위 계층의 장비들로 DHCP 서버를 사용하는 경우(스위치에 DHCP 서버 설정이 아닌 리눅스와 같은 os에 서버를 올려서 사용할 때)

- 스위치가 아닌 DHCP 서버는 vlan 정보를 모름, 이럴 때 서버가 각 vlan 정보를 어떻게 읽어야 하냐(스위치가 아니라 trunk 설정도 x)

-> vlan 정보 확인이 가능한 랜카드를 따로 장착해서 사용해야 함





* DHCP 서버(리눅스)를 서버팜에 두는 경우(일반 서버인 경우)

- 서버팜과 호스트들을 하나의 네트워크로 사용할 때 그냥 중간에 SW를 두는 것도 방법임(전체가 하나의 네트워크일 경우에만)





---

DHCP 설정 방법



ip dhcp pool [범위이름]

network 10.0.10.0 /24

-> 이 범위 중 게이트웨이 주소 하나 빼야 함

​

​

호스트들에 부여할 게이트웨이 지정

​

​

호스트들에 부여할 nameserver 지정

​

​

임대기간 설정

​

​

주소 범위에서 게이트웨이로 사용할 주소 제외

​

​

DHCP 서버 활성화

​

​

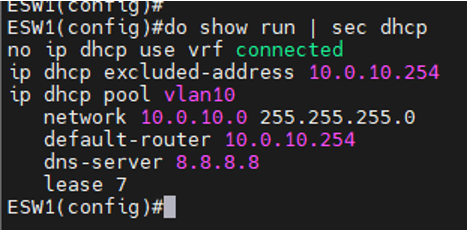

DHCP 설정된 것 확인

​

​

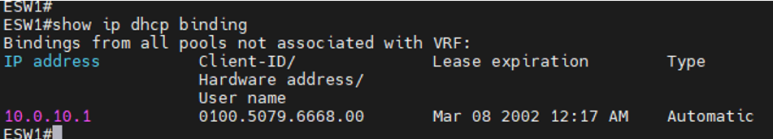

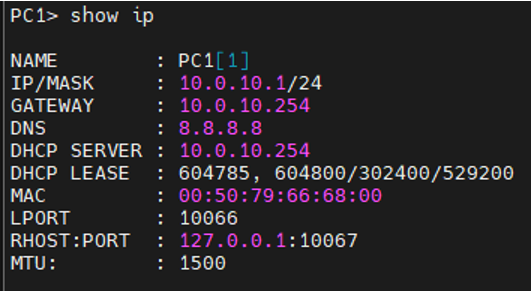

해당 명령으로 임대해준 ip들 확인 가능

​

​

기존에 테스트했던 ip 제거

​

​

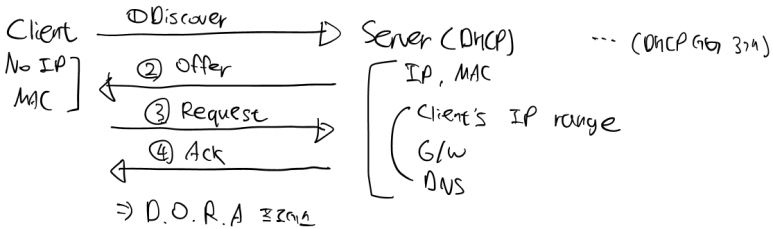

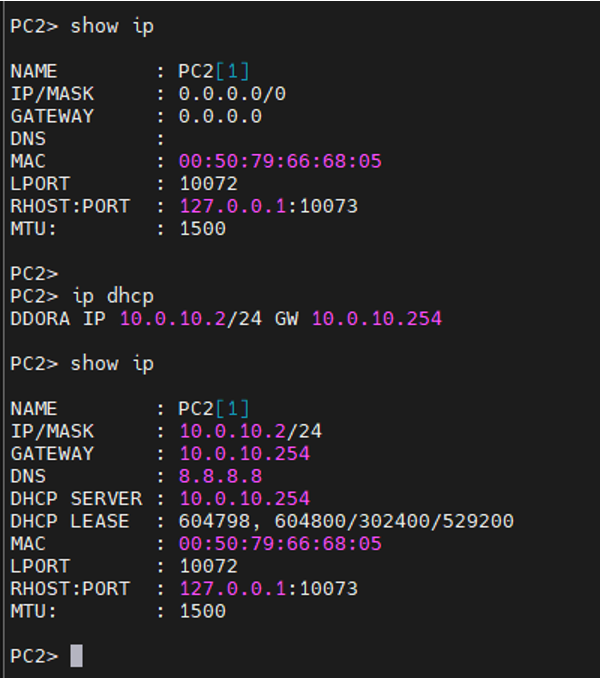

DORA 과정을 통해 ip 할당

​

​

​



---

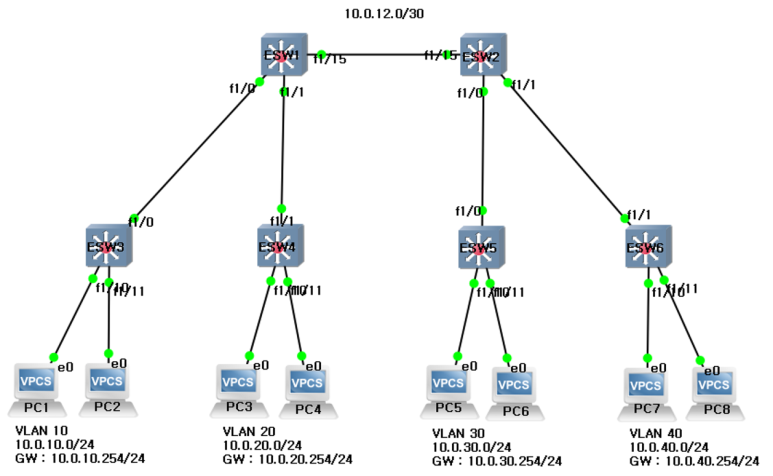

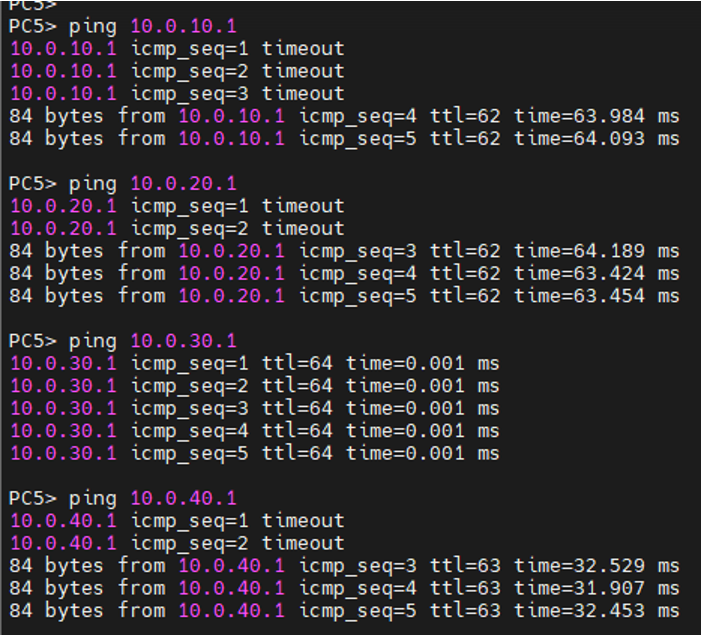

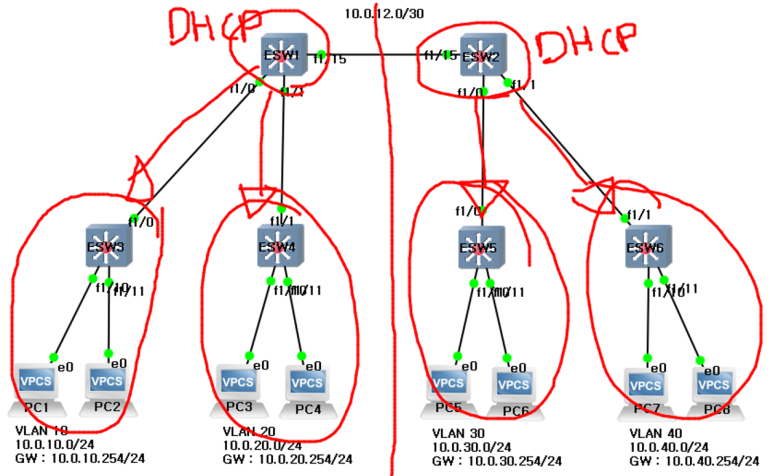

vlan과 dhcp 설정 후 각 pc들 모두 통신되도록 하기(라우팅 해줘야 함)



---

DRA(DHCP Relay Agent)

- ESW1에만 DHCP 설정이 되어 있을 때(다른 네트워크에 있는 DHCP 서버에서 DRA 설정을 통해 DHCP 클라이언트가 ip를 받아 올 수 있도록)



PC7에서 다른 네트워크로 DHCP Discovery 패킷이 넘어가지 못함



릴레이 넘겨줘야 하는 장비의 인터페이스에 helper-address 설정

ip helper-address 도와줘야 하는 인터페이스의 주소(DHCP 서버의 물리적인 인터페이스 주소)

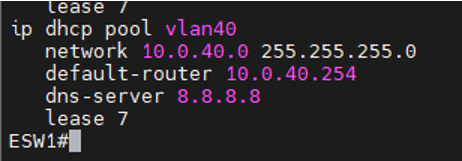

양쪽에 다 설정했던 dhcp 서버 오른쪽 하나 비활성화

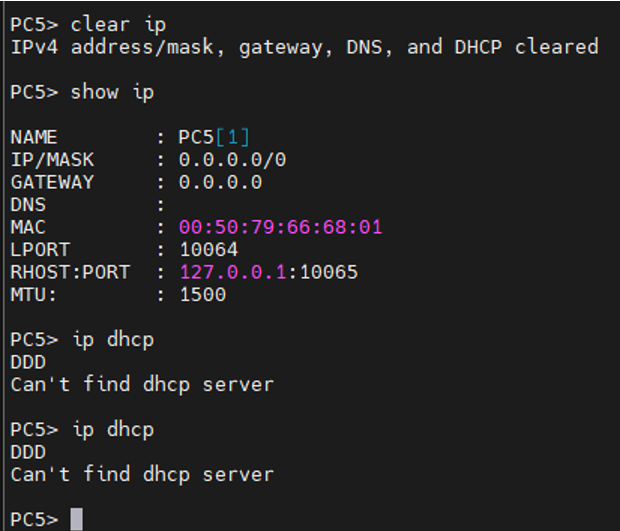

helper 설정 후 왼쪽 DHCP 서버에서 받아오는지 확인(DRA가 제대로 받아오지 못함)

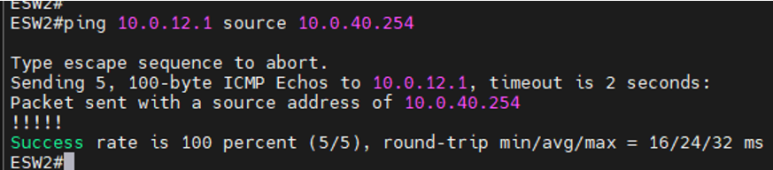

출발지를 지정해서 핑을 때려볼 때 핑은 나감

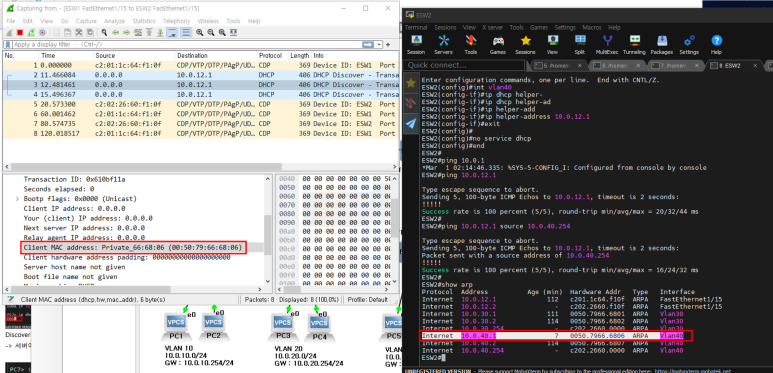

agent가 Discover 패킷을 정상적으로 보내줌

-> 서버에서 Offer 패킷을 보내주지 않는 상태, GNS3 문제

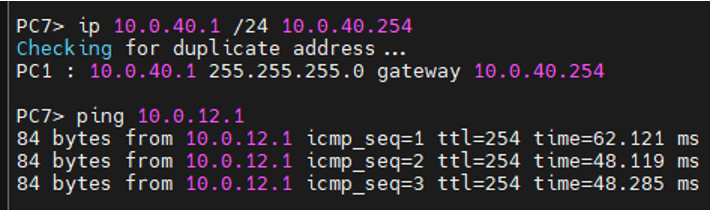

수동으로 ip 넣고 핑 확인 -> 가능



ESW2의 arp 테이블에도 수동부여 했던 pc7의 주소 있음(설정 상은 문제없음)



이런 구조일때의 실습은 그냥 양쪽에 DHCP 설정하고 각각 할당 받자ㅠ
