[OCI] OKE Cluster 구축(3) - 클러스터 배포

1. OKE Cluster 배포

1.1. 권한 부여

• OCI Kubernetes 서비스를 배포하기 위해 아래 권한을 가지는 정책이 필요

## <GROUP_NAME>에 Kubernetes 관련 리소스 권한(manage) 부여
Allow group <GROUP_NAME> to manage cluster-family in compartment <COMPARTMENT_NAME>

## <GROUP_NAME>에 OCIR(OCI 이미지 저장소) 관련 리소스 권한(manage) 부여
Allow group <GROUP_NAME> to manage repos in compartment <COMPARTMENT_NAME>

• 테스트하는 계정은 Administrator 그룹(all-resources 권한)으로 배포 및 관리 가능

1.2. 클러스터 배포(1) - Create Cluster

1. Name : <적절한 이름 입력>

2. Kubernetes version : <쿠버네티스 버전 선택> -> 본 가이드에서는 작성 일자 기준 가장 최신 버전(v1.31.1) 선택



1.2. 클러스터 배포(2) - Network setup

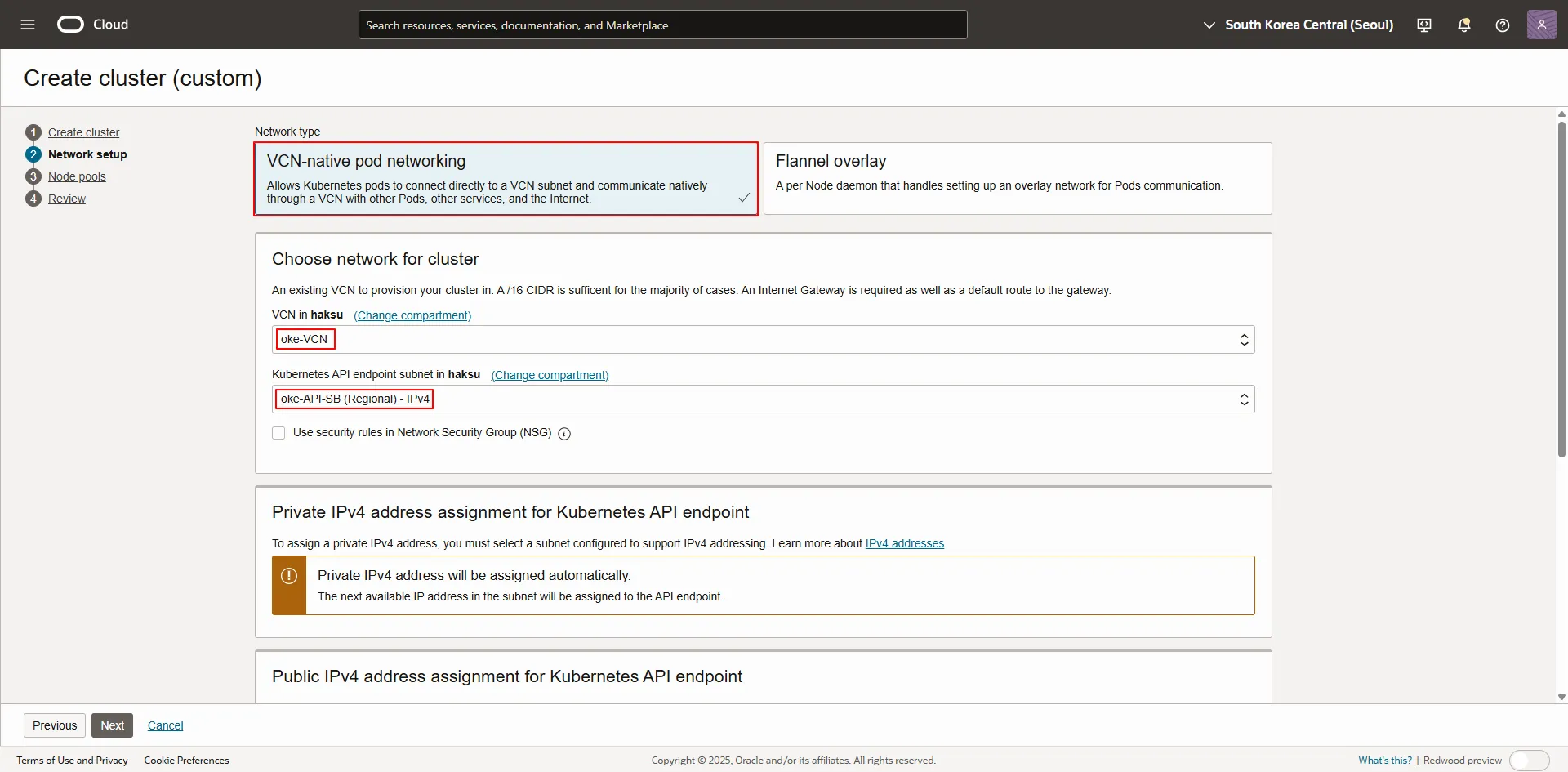

1. Network type : VCN-native pod networking 선택

2. VCN : <이전 가이드에서 생성한 VCN>

3. Kubernetes API endpoint subnet : <이전 가이드에서 생성한 API용 Subnet>

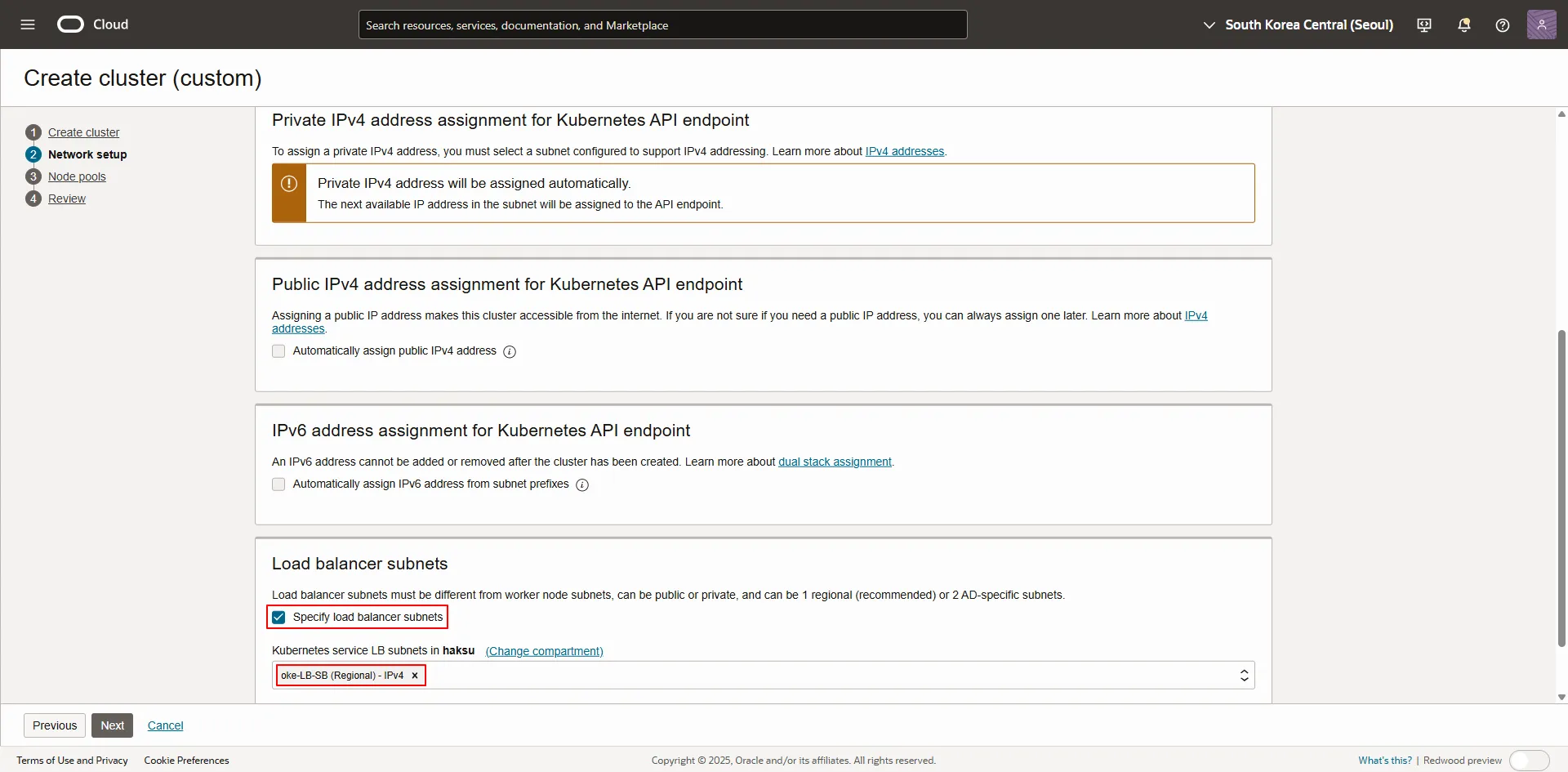

4. Kubernetes service LB subnet : <이전 가이드에서 생성한 LB용 Subnet>

Show advanced options -> Kubernetes service CIDR block
 - 쿠버네티스가 사용하는 CIDR 대역
 - VCN CIDR 대역과 겹치지 않아야 함



1.3. 클러스터 배포(3) - Node pools

1. Name : <적절한 이름 입력>

2. Node type : Managed 선택

3. Version : 클러스터 버전과 동일한 버전 선택

4. Node Placement Configuration

   a. Available domain : <사용 중인 AD 선택>

   b. Worker node subnet : <이전 가이드에서 생성한 Worker nodes용 Subnet>

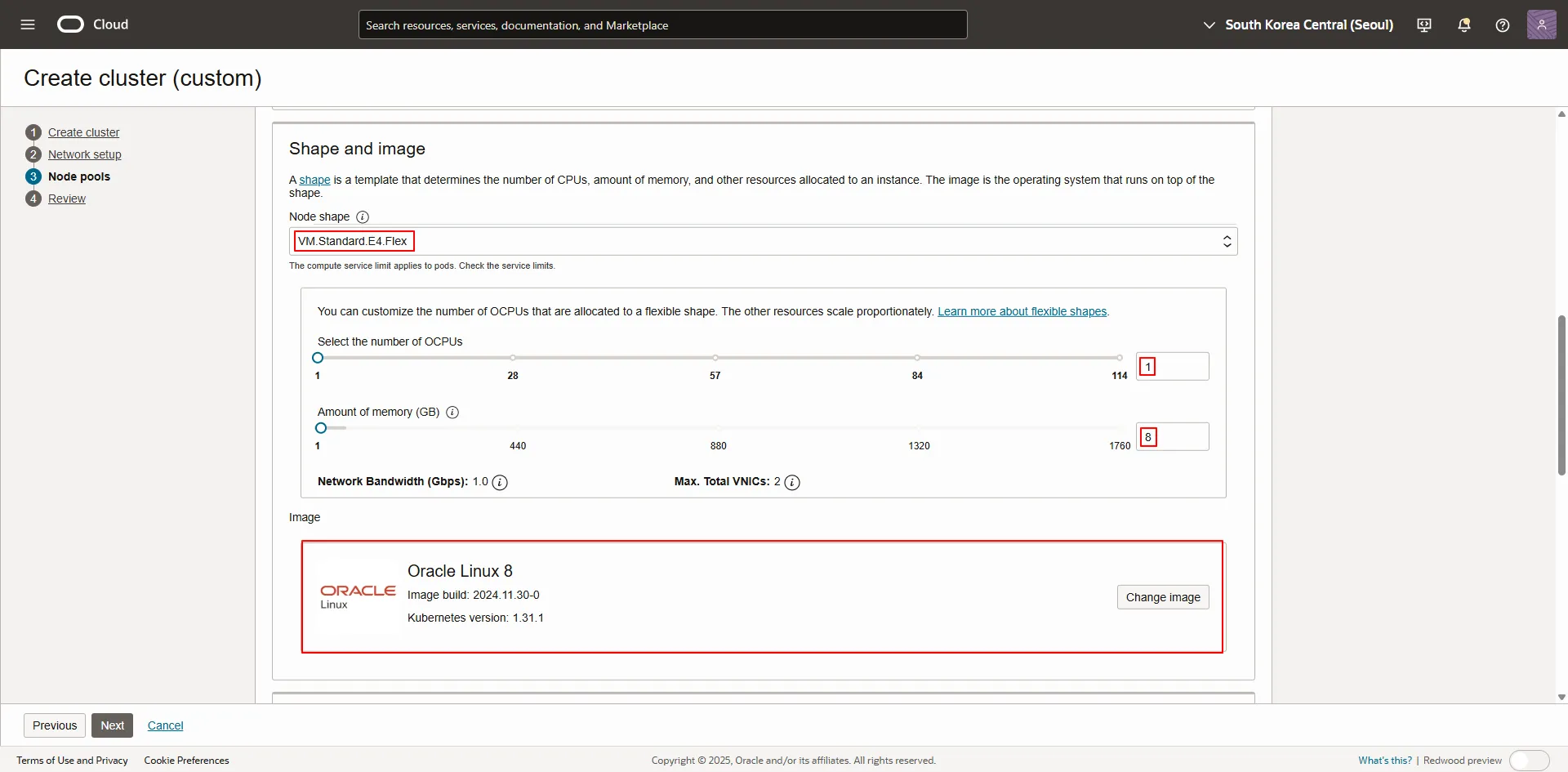

5. Shape and image

   a. Node shape : <적절한 Shape 선택> / 1OCPU / 8GB

   b. Image : Oracle Linux 8 선택

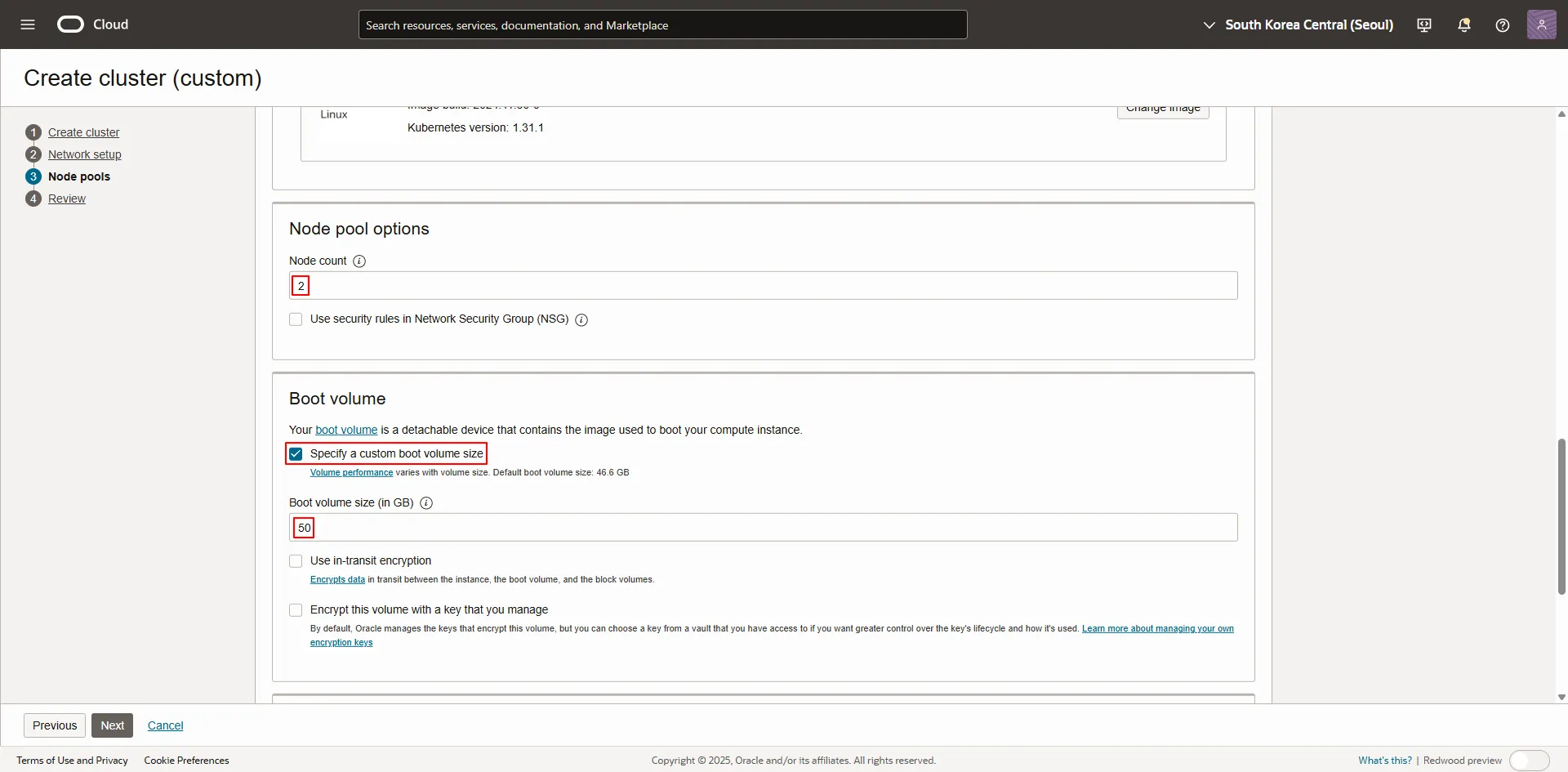

6. Node pool options : <Worker node 수 입력>

7. Boot volume

   a. Specify a custom boot volume size 입력

   b. 50GB (최소 사이즈)

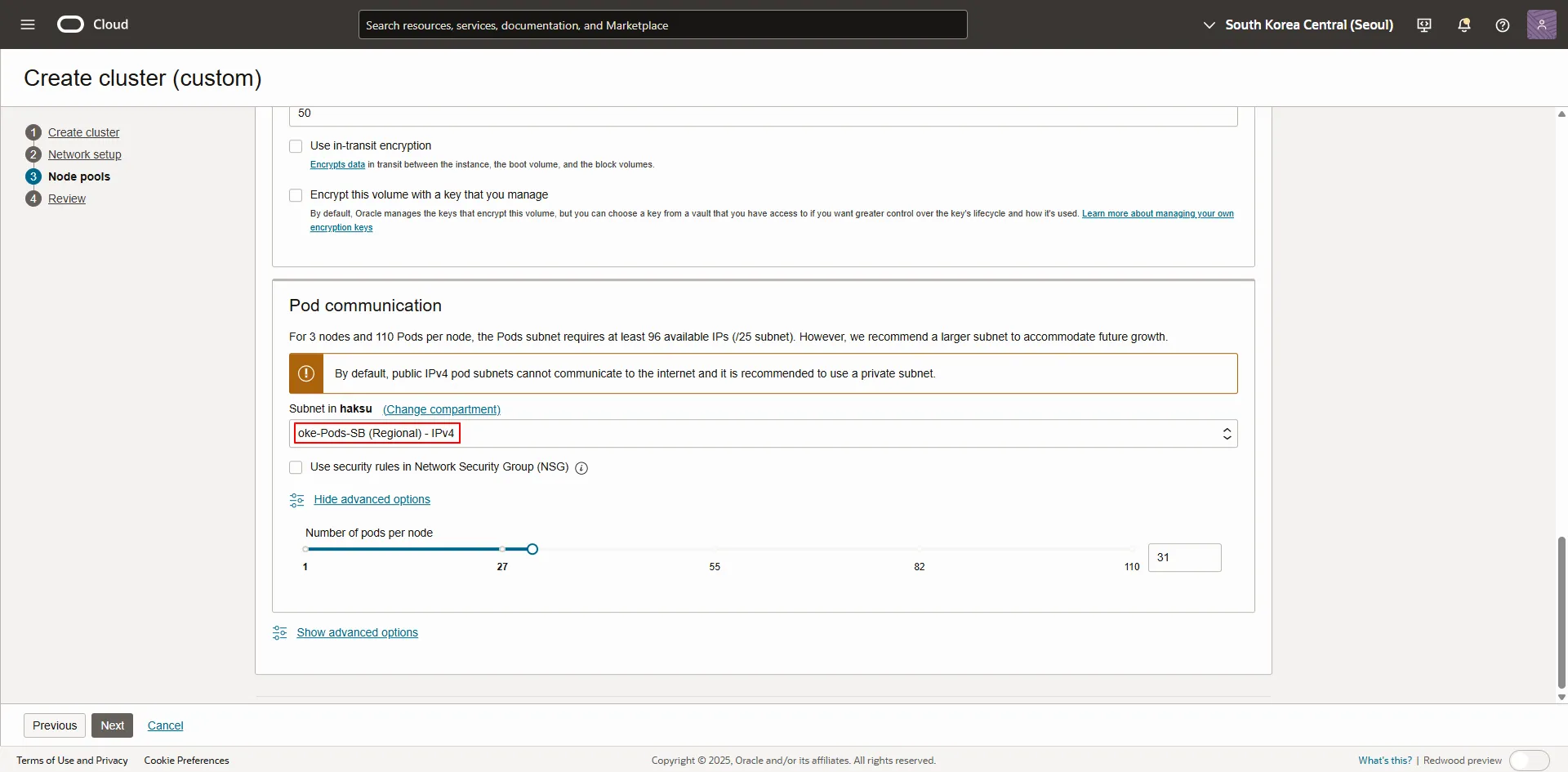

8. Pod communication

   a. Subnet : <이전 가이드에서 생성한 Pods용 Subnet>

   b. Number of pods per nodes : 노드 당 파드 개수 -> 기본 값

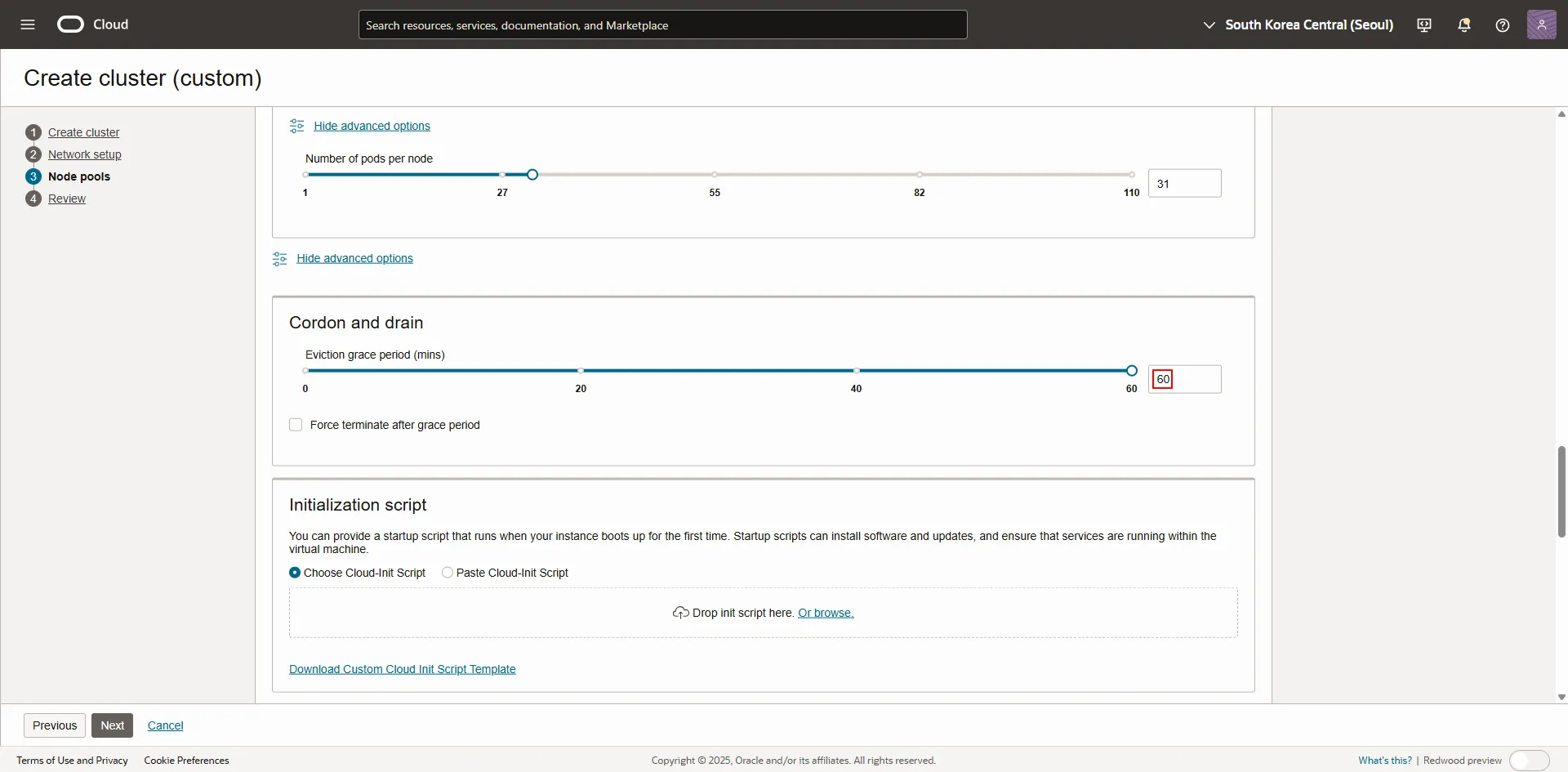

9. Cordon and Drain

   a. Eviction grace period (mins) : 60 (default)

      i. Worker node를 Terminate 하기 전, Cordon and drain 작업을 허용할 시간

      ii. Node pool을 축소하거나 배치 구성을 변경할 때 사용
          -> Worker node를 Cording 하거나, Draining 작업 없이 즉시 Terminate 할 경우 0 설정

   b. Force terminate after grace period : 체크 해제 (default)

      i. Eviction grace period(퇴거 유예 기간)가 끝날 때, Worker node의 Cordon and Drain 작업이 성공적으로 완료되지 않은 경우에도 Worker nodes를 항상 Terminate 할 것인지에 대한 여부

      ii. Eviction grace period 내에 종료할 수 없는 Worker node가 포함된 Node pool은 '주의 필요' 상태

Cordon and Drain
1. Cordon
  - 특정 노드를 Kubernetes 스케줄러에서 제외하여 새로운 Pod가 해당 노드에 스케줄링 되지 않도록 설정 (기존 노드에서 실행 중인 Pod는 그대로 유지)
  - 노드를 유지보수하거나 업데이트가 예정되어 있을 때 사용
  - 특정 노드를 점진적으로 클러스터에서 제거할 때 사용

2. Drain
  - 특정 노드를 스케줄링에서 제외(Cordon)한 후, 해당 노드에서 실행 중인 모든 Pod를 다른 노드로 이동 (DaemonSet이나 관리되지 않는 Pod는 이동되지 않음 → 별도 추가 플래그 사용)

3. OKE에서의 Cordon and Drain 'Cycle nodes' 기능을 통해 자동으로 Cordon, Drain, 노드 삭제 기능을 수행



10. Add an SSH key

   a. Generate SSH key pair 선택

   b. Private key, Public key 다운

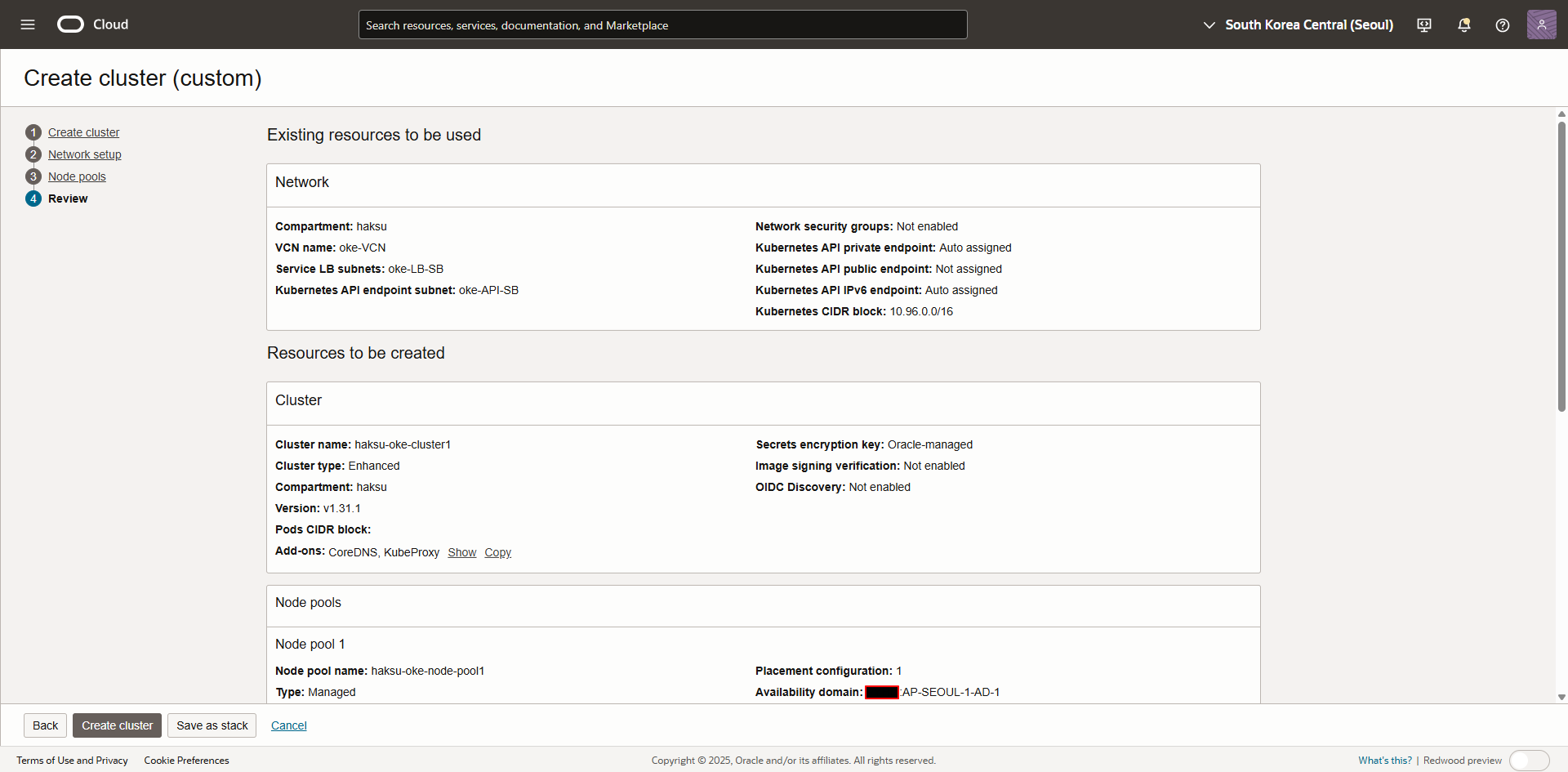

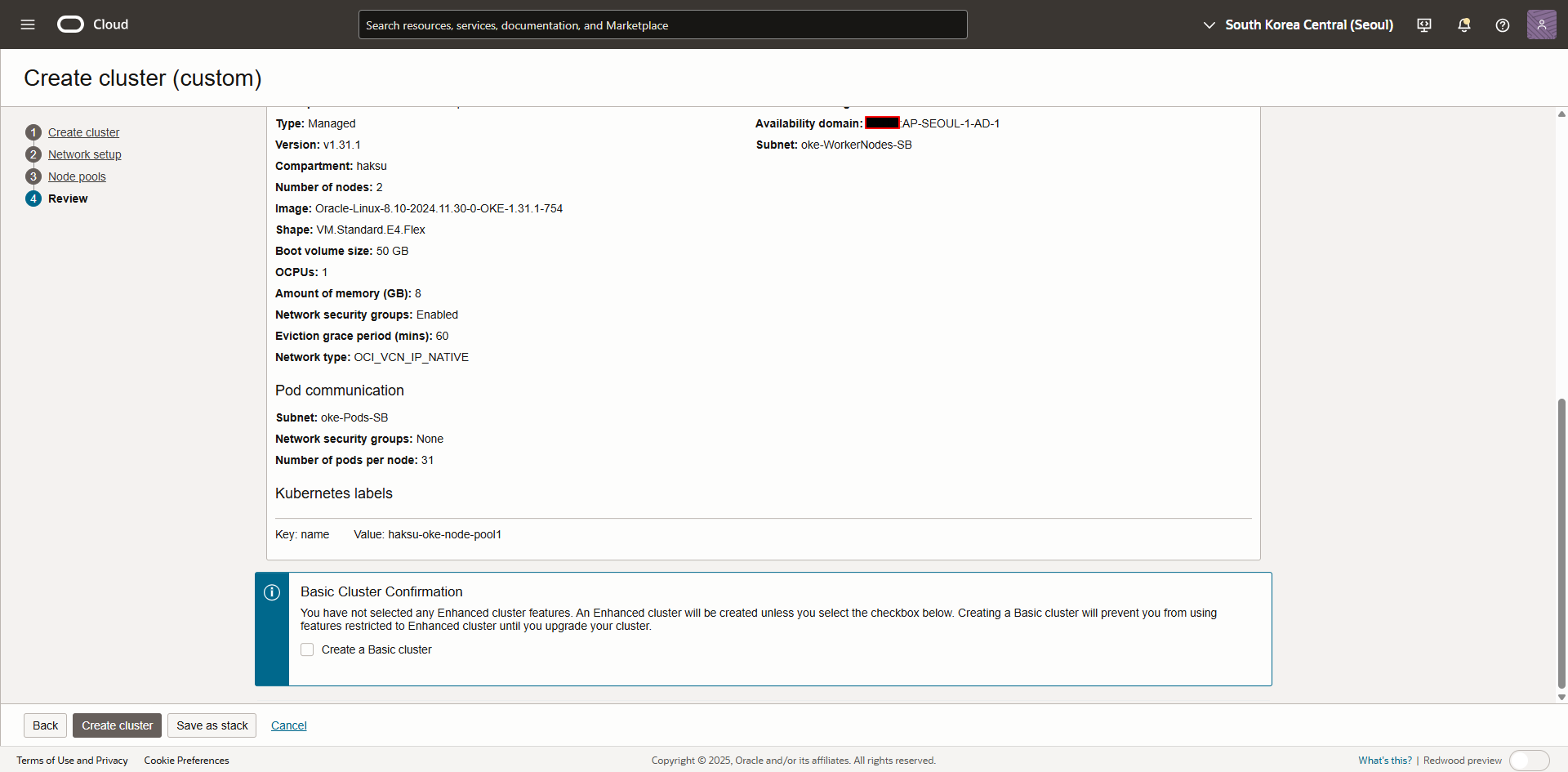

1.5. 클러스터 배포(4) - Review

2. OKE Cluster 및 Worker nodes 확인

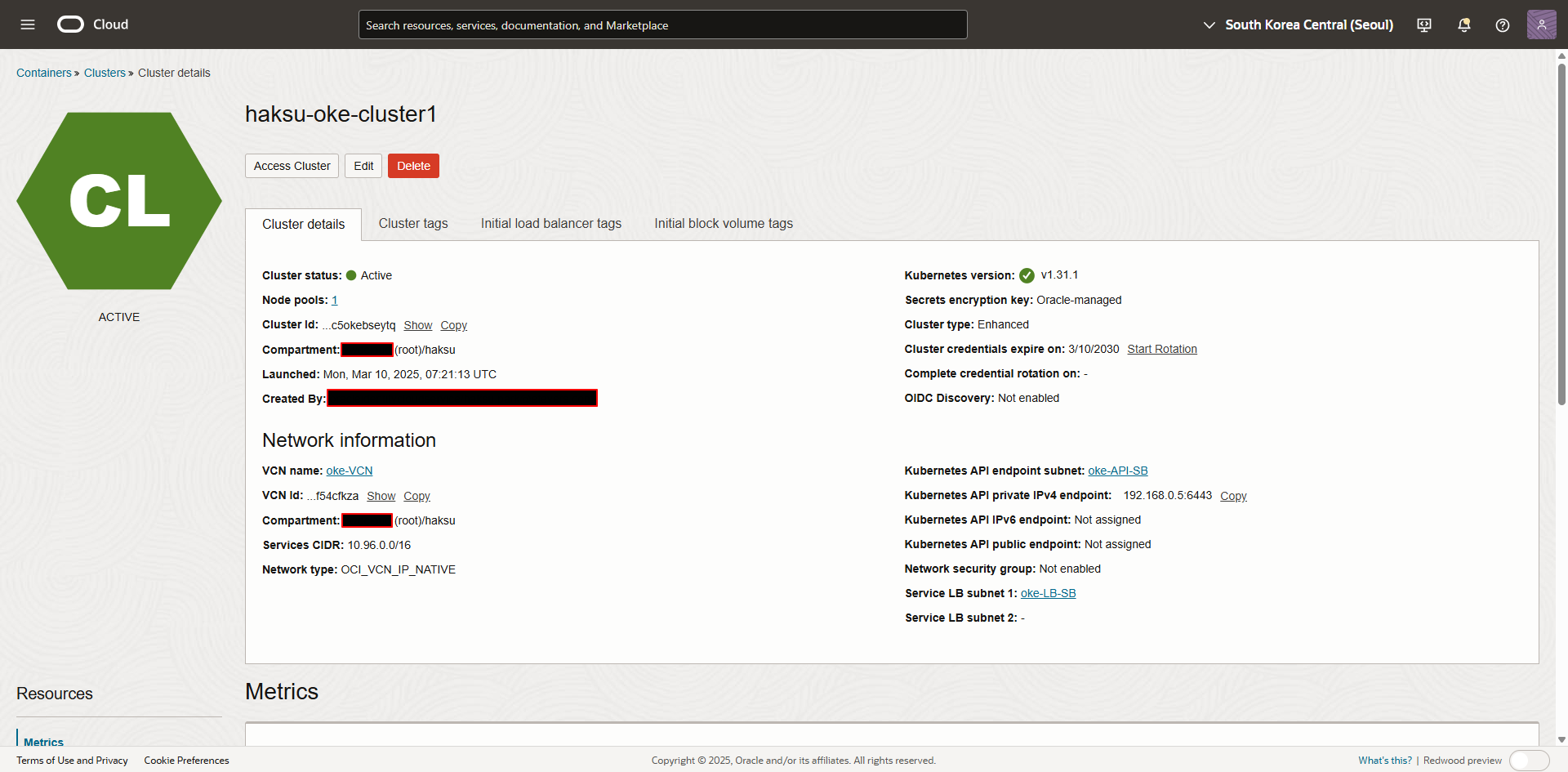

2.1. OKE Cluster

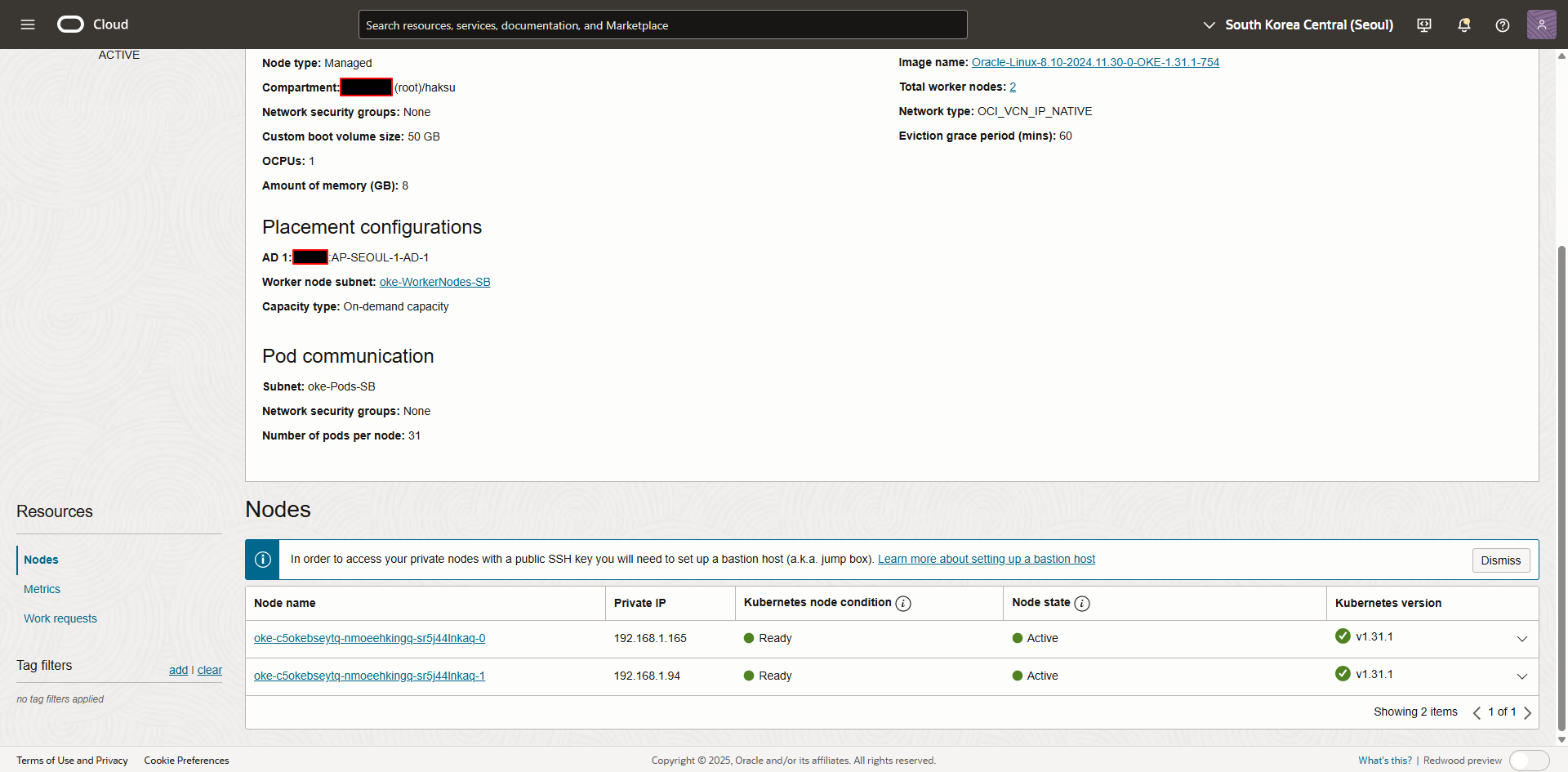

2.2. Node pools
